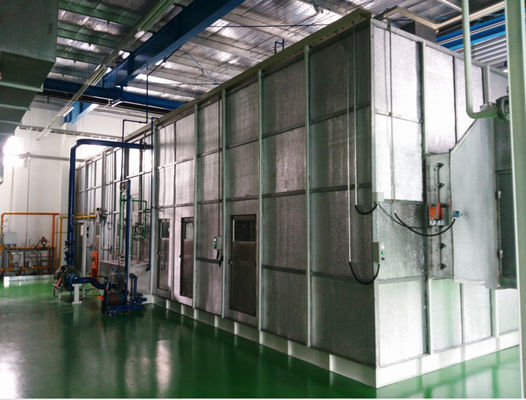

Воздух регулируя блок/автомобильную красильную мастерскую

1. Описание дизайна

1-1. Блоки подачи воздуха

Блок подачи воздуха состоит из гальванизированного снабжения жилищем стального листа, которое приспосабливает фильтры 2 слоев, шайбу воздуха, конденсатор, теплообменный аппарат и вентилятор поставки.

Свежий воздух нарисован через жалюзи, фильтрован через крен или фильтры сумки, полит в разделе шайбы, нагрет теплообменным аппаратом, и после этого распределен к определенной области.

1-2. Система вентиляции

Рабочая зона & будочки провентилированы через отдельные блоки подачи воздуха.

1-3. Фильтр

Будут приложены фильтры плиты или сумки (уровень 2) с железным каркасом.

1-4. Шайба воздуха

Шайба воздуха имеет эффективность насыщать приблизительно 85% или больше и построенную для того чтобы не иметь не снести сверх распыленной воды.

Шайба воздуха состоит из:

танк, элиминатор 6 загибов, заголовки брызг, трубы стойки с соплами, насос с мотором, и инвертор, вода рециркулируя линию, составляют линию питания водой, плавающий клапан, ручные клапаны, дорожку обслуживания (верхнюю и более низкую), etc.

Танк сделан из нержавеющей стали 304L 3.0t совсем сварил watertight и обеспеченного со стрейнерами ячеистой сети нержавеющей стали, необходимым выстукивать для соединения тубопровода, крышкой танка, etc.

Элиминаторы воды сделаны из PVC, и дорожки обслуживания сделаны из нержавеющей стали 304.

Вода рециркулируя линию, составляет линию питания водой, линию дренажа и линия переполнения установлена вместе с ручными клапанами, стрейнерами, плавающим клапаном, клапаном соленоида воды, манометрами, etc.

Гальванизированные трубы и клапаны с обычными материалами (не нержавеющей сталью) поставлены для внешнего тубопровода.

Трубы шайбы и трубы стойки сделаны из нержавеющей стали.

Сопла брызг сделаны из поли смолы карбоната.

Относительная влажность воздуха поставки непосредственно управлени управлением инвертора насосов шайбы.

1-6. Вентиляторы подачи воздуха

Вентиляторы подачи воздуха центробежный тип имея лезвия профиля, соответствующие в конструкции для промышленного запланированного обслуживания.

Внутренняя и внешняя поверхность вентилятора покрыта с краской эпоксидной смолы после снятого взрыва

Рабочие характеристики и предполагаемый dB уровней шума (a) все вентиляторы представлены китайскому стандарту

1-7. Линии общего назначения и дренажа

Общего назначения линии, промышленные линии водоснабжения и обжатые линии подачи воздуха используют трубы galv.anized стальные.

Ручные клапаны, регуляторы давления, стрейнеры, фильтры, манометры, etc. будут обеспечены вместе с этими линиями и обычные материалы (не нержавеющая сталь) использованы.

Линии дренажа от каждого блока подачи воздуха установлены и введены к канавам рядом.

Линии дренажа построены слабых стальных труб с fIanged соединением.
