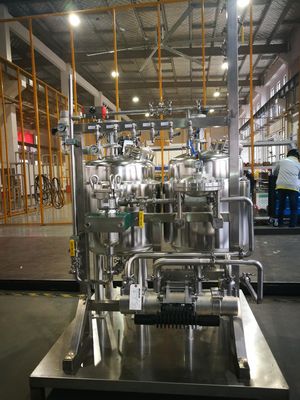

Система циркуляции краски/автомобильная красильная мастерская

Конфигурация централизованной системы снабжения краски

SN

Имя

Видообразование

Qty

Начало

Примечание

Система снабжения I. Краски

3 набор для праймера, 12 набор для topcoat, 1 набор для ясного пальто. В наборах итога 16. Ниже конфигурация для одного набора. (вопрос к требованию клиента для цвета)

High-Flo3: 1 насос поршеня

Установите

Краска перехода к будочке брызг, с расходом потока 53L/min/32cpm (reciprocating) и давления максимального выпуска продукции 300 psi, которые могут полно соотвествовать пользы.

Шкаф поддержки насоса поршеня

Поддержать и исправить насос

Шланг входа для насоса поршеня

ПК

3/4", подключает воздуховод питаясь модуля с обжатой трубой стали воздуха.

Шарик valv139 воздуха

e

Вход для насоса поршеня 3:1. Воздух время от времени.

Компоненты тройки воздуха

Использованный для насоса поршеня 3:1. Обработка источника воздуха.

прибор предохранения от Не-загрузки

Использованный для насоса поршеня 3:1. Когда никакой материал, он защитит насос поршеня.

Компоненты соединения воздуха

Для соединения трубопровода воздуха.

Шланг для подачи воздуха

ПК

Соедините вход насоса поставки краски с трубой воздуха.

Шланг входа краски насоса поршеня

ПК

1" соединяет вход краски насоса с питательным баком краски, поддержанный стальной сеткой.

Башня стабилизированная SUS

Использованный для уменьшения пульсирования краски и для того чтобы стабилизировать давление

Фильтр сумки

Использованный для выхода краски насоса 3:1, фильтр сетки 60-150, большая подача. Оборудованный со спереди и сзади для того чтобы надавить датчики дисплея (шариковые клапаны с обеих сторон фильтра, могут быть закрыты для обслуживания и замена, etc.), и его можно судить нужно ли для этого очистить согласно разнице в давления. 120-150 сетка фильтра для металлической краски, сетка фильтра сетки сетки 50-75 для пальто праймера; сопротивление давления 300psi

Клапан отпуска краски

Использованный когда обслуживание потребности фильтра, ремонт, двухкусочный тип, сопротивление давления 300psi

Метр давления краски

Объедините с фильтром

Полностью покрытый шариковый клапан SUS

Использованный совместно с фильтром и манометром, двухкусочный тип, выдерживает давление 300 psi

Шланг выхода насоса поршеня

ПК

Для насоса 3:1, выдержите давление 500Psi, соедините выход краски насоса с трубопроводом циркуляции краски

Клапан обратного давления

Выдержите давление 300 Psi, 1", и максимальная подача rate18L/MIN. ряда обратного давления 15-200 psi (0.3-14 бара) установлена в конце трубопровода возвращения циркуляции трубы краски главной для обеспечения давления краски в трубопроводе циркуляции.

Шланг возвращения насоса поршеня

ПК

3/8", выдерживает давление 300Psi, соединяет очередь возврата циркуляции краски с ведром краски.

Полностью покрытый шариковый клапан SUS

Использованный для насоса 3:1, 1" сопротивление давления 500Psi. Оно использован для того чтобы отрезать конец трубопровода циркуляции краски и во время поддерживая клапана запаса давления.

Другие аксессуары

Установите

Соединяющся для того чтобы покрасить трубопроводы, SUS
