Гибкое Bodyside сваривая инженерство System/BIW

Система гибкого bodyside сваривая

1. Отростчатое введение:

Гибкая система линии заварки бортовой стены главным образом выполняет работу собрания и сваривать панели бортовой стены внутренней и наружного собрания панели. Она может осуществить гибкое переключение 4 типов типов корабля. Используя основные технологии как turntable и эпицентр деятельности, поперечный супорт, и система разделения переключая, она может осуществить коллинеарную заварку левого/правильных сторон различное различное тел-в-белого, и может достигнуть цикла продукции 60JPH и автоматизации. Тариф как высок как больше чем 90%.

Pic1

Pic2

2. Случай проекта:

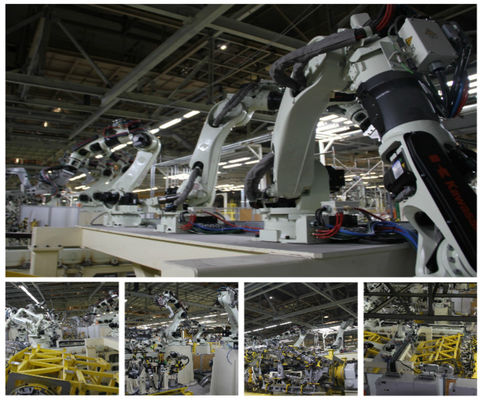

Pic3

Как далеко как каждую сваривая линию относит, оно составляет сваривая процесса, прибора передачи, сварочного оборудования (сварочного огоня, сваривая робота); насколько вся линия заварки тела автомобиля, она вообще включает сборочный конвейер стены стороны тела, сборочный конвейер крышки двери тела, сборочный конвейер пола, тело сваривая линию, etc. (никакая абсолютная сводка пока). Каждая из частей имеет соответствуя линии, подводн-линии, левые и правые симметричные линии и независимые острова. Согласно различному ритму продукции, степени автоматизации и способам производства, каждая линия разделена в несколько станций: каждая станция соединена в целом через прибор передачи, и каждая станция ответственна за выполнение части работы.

В отправной точке развития автомобиля, прям-через производственные линии (упрощенные типа через производственные линии) главным образом использовал. В 1960s и 1970s, сопровождая производственные линии приспособления использовал более часто, но должный к крупноразмерной, сложной структуре и большой инерции сопровождая приспособлений, движения трудно осуществить недостатки продукции мульти-разнообразия и поддерживая пользу роботов. Поэтому, в середине и конце 70-х, главные производители автомобилей улучшили типа через производственные линии. Типа через производственная линия значит что располагать и зажимное приспособление (приспособление) workpiece отделены от прибора передачи между станциями. Поднимаясь штанга поддержки reciprocating линия заварки обыкновенно используемая типа через производственная линия. Эта производственная линия главным образом включает следующие части: зажимать workpiece и система позиционирования, прибор передачи между станциями и транспортируя систему штанги поднимаясь.
